GozKazan

Gõz fejlesztése

• biomasszából (égetéssel) - kísérletekhez ez a legegyszerûbb, és (a napsütéssel ellentétben) mindig rendelkezésre áll
• vagy NapKollektor -ral
• esetleg a korábban betárolt hõbõl, NapTarolo

A nagynyomású gõz igen veszélyes.

• fontos: túlnyomás szelep
• vízcsöves legyen, kis térfogattal
• nyomáspróba: hideg vízzel kell megtölteni, hogy ha szétnyílik, akkor se legyen nagy energiatartalma
• elõvigyázatosság

---

Többfokozatú kazán

A gyakorlatban több fokozatot használnak. A számok a levegõhõmérséklet szerinti sorrendet jelentik, az 1-es a legforróbb, a 2-es kevésbé forró .... az 5-ös már akár csak meleg vagy langyos (100C alatti is lehet, pl. a kéménycsõ vagy az üstház köré tekert csõspirál). A víz útja szerinti sorrenben leírva:

• 5. elõmelegítõ (economiser)
• 4. vízforraló (boiler) 20-80 W / (m2 * K) körül lehet a hõátadás
• 3. szétválasztó (separator). Ennek feladata, hogy ezután csak száraz gõz menjen át. Vagyis a folyadék (vízcseppek, amiket a gõz magával sodort) visszamenjen a forralóba.
• 1. túlhevítõ (superheater). 10-20 W / (m2*K)-t ír a Pattantyús. Ez elég szomorúan alacsony érték
• 2. opcionális: újrafûtõ (reheater). Ez csak akkor kell, ha az elsõ turbina kisnyomású kimeneti gõzével második turbinafokozatot akarunk hajtani. Ez a fokozat a gõzt újra felmelegíti.

---

Hõsugárzás => gõzfejlesztés pl. NapKollektor -hoz

• fogjunk egy fehér üveget
• helyezzünk bele 1 vékony csövet (tápvíz) és 1-3 vastagabb csövet (gõz ki)
• töltsük meg színes üvegtörmelékkel (általában barna és zöld üveget találunk, a Fe különbözõ vegyületei miatt)
• szénszálas epoxi héjjal (szorosan!) vegyük körbe, hogy ne robbanjon fel 10bar hatására
• Ha nagyobb hõmérsékletre akarjuk használni, akkor dróttal kell bevonni és külsõ üveghéjjal erõsíteni. Ez komolyabb felkészültség, mint az epoxi

Elõnyök:

• nagy belsõ felület
• egyszerû és olcsó szerkezet
• átlátszóbb, csekélyebb mértékben festett üveggel egész vastag, (ill. több elem egymás mögött) forraló is kialakítható. Normál átmérõ esetén sötét üveget használunk.
  • Lehet középen sötétebb, a szélén világosabb üveget használni. Vagy több rétegû "csöveket" készíteni, ahol a szélén szigetelés van, bentebb forralás, legbelül túlhevítés történik. Forgó üvegtechnikai eljárásokkal egészen érdekes lehetõségek adódnak (bár ez nem otthoni technológia)
• AlacsonyNyomásviszonyúGázTurbina hevítõjének használva csak 3 bar a terhelés, a felrobbanás kockázata csekély. Viszont az alacsonyabb áramlástani ellenállás kialakítása nagyobb figyelmet igényel - több belsõ "gyûjtõcsövet"

Hátrányok:

• a külsõ hõmérséklet korlátozott, pláne epoxi héj esetében
• ha mégis felrobban, akkor igen kellemetlen ott lenni
• ha igen nagy hõt kap (tápvízellátási probléma, és hibásan tervezett vezérlés, ami ahelyett, hogy kifordulna a Napból, vagy megállna, tovább követi a Napot), akkor összeolvadhat az egész - ezzel tönkremehet





---



Varratmentes csövekbõl kis, kb. 240 x 1400 mm -es "7-csöves" gõzfejlesztõ kazánt csináltunk kísérleti célra. Hõátadás (becsült): kb. 1-2kW.

img src="http://www.ideje.hu/images/Energy/GozKazan/Superheater_2919_m.jpg"

3 kis csõlába van, amibe kívánt hosszúságú betonvasat lehet dugni, ami megemeli, pl. hogy könnyebben aláférjen a fa.

Elég nehéz száraz gõzt kihozni belõle, úgyhogy alighanem csak másdosik fokozatnak, túlhevítõnek fogjuk használni egy gõzfejlesztõ és lecsapató után.

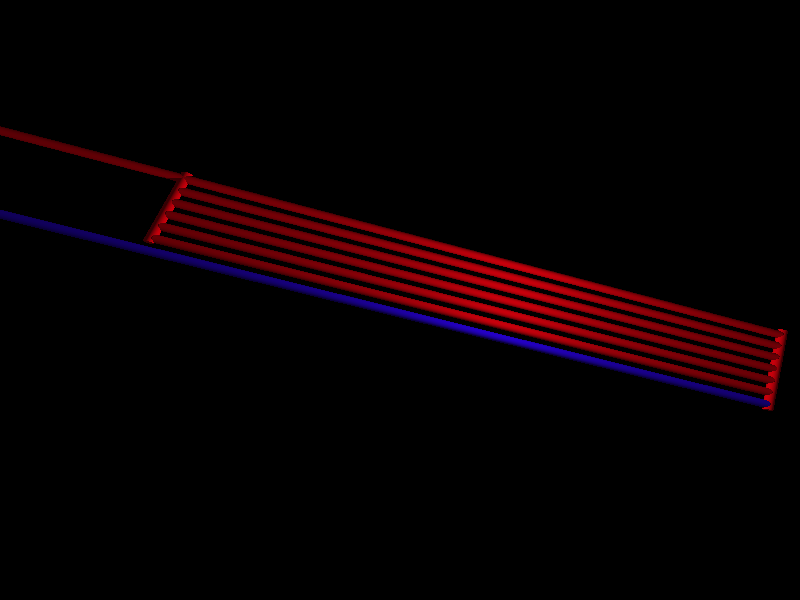

Az eredeti terv (kissé eltér):

img src=http://www.ideje.hu/images/Energy/GozKazan/GozKazan1.jpg

• 7db 1/2" -os "vékony" csõ (d=22mm)
  • 6db kb 1350mm hosszú
  • a 7. kb 1850mm hosszú. (bemenet)
• 2db rövid (kb 200 ill. 240mm hosszú), nagyobb átmérõjû (kb. 1" vagy 5/4") "vastag csõ"
  • Az egyikhez, a bevezetés oldalon 6 csõ csatlakozik
  • a másikhoz, a túlsó oldalon 7 vékony csõ csatlakozik, hegesztéssel

A vízbevezetés és a gõzkivezetés egy oldalon történik, 2 db 1/2" csonkon. Ezt a gõzfejlesztõt akár egy d=300mm-es eternit csõbe is be lehet tenni (kis lábakat hegesztünk rá, hogy alá a fát be lehessen tenni). A tûztér csõ túlsó vége kicsit lentebb van - akár nagyrészt földbe leásva, kis, elfedhetõ levegõzõ-nyílással. A légmennyiséget állítani tudni kell.

Tûzajtó nem ártana. (szükség esetén téglával is el lehet zárni, de forró téglát pakolni macerás). A Tûzajtó mellett ki kell jöjjön a két kis 1/2" -os csõ, és a nagyobb "kémény"-nyílás.



Egy profi rendszer itt látható: Example of Fully Integrated Steam Energy System

A kis alap rendszerben az elõfûtõ, a szeparátor és a túlhevítõ funkciók a csöben különbözõ pontokon valósulnak meg. Hõmérõ

---

ferroglobus.hu termékkatalógus / acél csövek (netto árak, min 50eFt/vásárlás esetén érvényesek)

nagy nyomásra a varrat nélküli csövek kellenek (ezek többsége akár 50bar-ig jó) :
külsõ átmérõ x falvastagság:

• 33.7 x 4 mm  1120 Ft / m
• 33.7 x 2.9 mm 672 Ft /m
• 33 x ? 720 Ft/m
  varrat nélküli kazáncsõ DIN: DIN-Norm DIN 17175
• KRN0300026 Külső átmérő 30,00 mm Falvastagság 2,60 mm 605 Ft/m
• KRN0380026 38 x 2.6 : 958 Ft/m

A kipróbáláshoz ki lehet próbálni a 6x1 -es rézcsövet is (a víz-gázszerelõknek ez kicsi, de a klímások használják), akár be is lehet hajlítgatni a tûztérbe. Ill. a kis vízmelegítõk ill házi kazánok hõcserélõje is megérhet egy próbát, bár ezek elég gagyik, általában 2bar-ig garantált (és 6-10 bar-ig ha bírják !!!)



---

Túlnyomás szelep

Meg kell kérdezni innofluidot, 12..20 bar között milyen túlnyomás szelepük van. Legjobb lenne állítható...

1/2" -os csõre tett "poharat" (nagyobb, lefenekelt csövet) dk=22mm db=14mm belsõ átmérõ esetén Ab=rb*rb*pi=1.54 cm2 vagyis kb. 1.5kg / bar súllyal lehet lenyomva tartani. 1.55 * 9.81 / (0.007 ** 2 * pi) = 100 kPa  15..30 kg elég nagy, sokkal inkább rugóval szokás. Megfelelõ rugóval akár egy oldalán kifúrt karmantyúban is kialakítható, kell hozzá,a rugó két oldalára egy csavarral betömött teli, és egy kisebb csõdarab 2 végére hegesztett 2 lyukas (kb d=18mm-es) alátét, amik megvezetik a csavart. A karmantyúba csavart két csõ szorítja össze, elõfeszíti a rugót.



---



Kapcsolódó oldalak (gáznyomás => mechanikus munka):

• TeslaTurbina és FuVoka
• GozTurbina
• barkács, általában kompresszorral használt kis légmotorral is ki lehetne próbálni, hatásfokot mérni





---
